SIS仪表为什么可用于不同SIF联锁却不能和DCS共用?

文章来源:实习实训中心发布时间:2024-12-29浏览次数:10

GB/T 50770-2013石油化工安全仪表系统设计规范

5.0.7安全仪表系统可实现一个或多个安全仪表功能,多个安全仪表功能可使用同一个安全仪表系统。当多个安全仪表功能在同一个安全仪表系统内实现时,系统内的共用部分应符合各功能中最高安全完整性等级要求。

6.3测量仪表的冗余设置

6.3.1 SIL1级安全仪表功能,可采用单一测量仪表。(公示局部修订版,修订为:SIL1级安全仪表功能,测量仪表宜与基本过程控制系统分开。)

6.3.2 SIL 2级安全仪表功能,宜采用冗余测量仪表,修订为:SIL2级安全仪表功能,测量仪表应与基本过程控制系统分开。)

6.3.3 SIL3级安全仪表功能,应采用冗余测量仪表。


个人观点,

SIS仪表可用于不同SIF联锁,是因为不同SIF联锁针对的是不同场景,不同场景不会同时发生。例如,储罐连续测量的液位仪表,可以同时用于高高液位联锁和低低液位联锁。

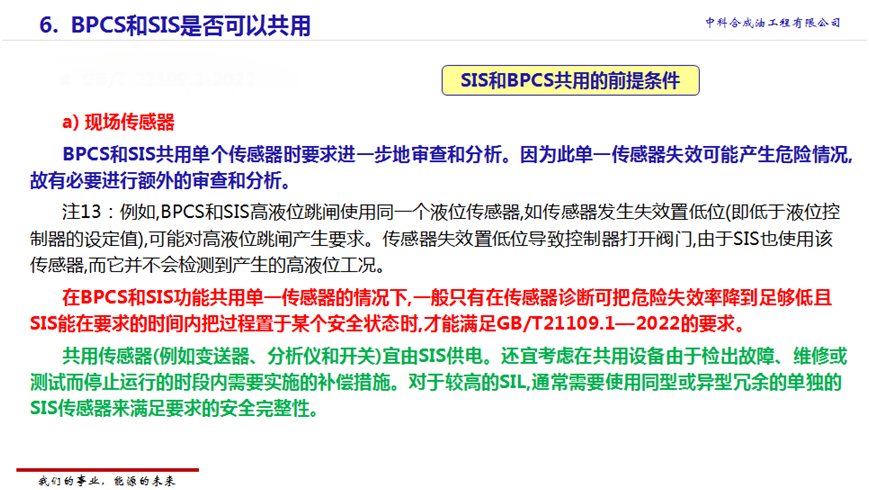

SIS仪表不能和DCS共用,针对的是同一场景中,如果SIS仪表和DCS共用,则SIS和DCS不能同时作为独立保护层。例如,高高液位联锁SIF,SIS和DCS不能共用一个液位仪表。
