仪表电缆穿线管排水口到底堵不堵

文章来源：实习实训中心发布时间：2024-12-29浏览次数：10

仪表电缆穿线管的排水口，在各种检查中要求封堵。仪表电缆的穿线管是否需要严密封堵呢，我们一起捋一捋规范。

为了搞清这个问题，我们首先要清楚电缆穿线管的作用。一直以来，电缆穿线管被扣上了“防爆”的使命，所有很多专家检查时，要求电缆穿线口要封堵，其实，电缆穿线管只有保护电缆不受外力破坏的作用，和防爆没有任何关系。仪表设备的防爆在仪表侧靠的是防爆格兰头的严密封堵，在仪表机柜间入口靠填砂或者其他密封方式。穿线管没有任何防爆作用。

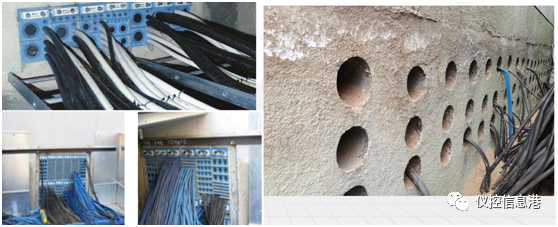

仪表电缆进入机柜间两种密封形式

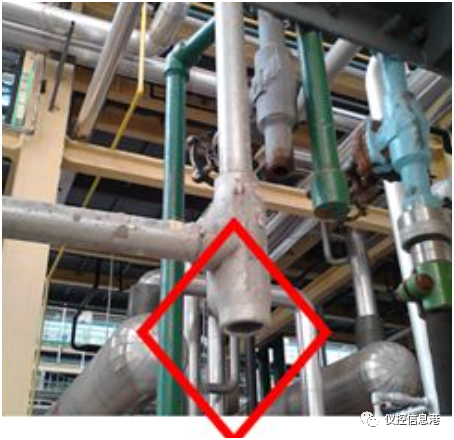

SH/T 3551-2024《石油化工仪表工程施工及验收规范》9.4.12 保护管的仪表端宜低于仪表及接线箱的进线口，当保护管有可能受到雨水或潮湿气体浸入时，在可能积水的位置或最低处，应安装排水三通。

SH/T3019-2016 《石油化工仪表管道线路设计规范》第7.3.6条：保护管与检测元件或现场仪表之间，釆用挠性管连接时，保护管口应低于仪表进线口约250mm,保护管从上向下敷设至仪表时，在管末端应加排水三通。当保护管与仪表之间不采用挠性管连接时，管末端应带护线帽（护口）或加工成喇叭口。

GB 50093-2013《自动化仪表工程施工及质量验收规范》第7.4.11条：当电缆导管有可能受到雨水或潮湿气体浸入时，应在最低点采取排水措施。

这个多规范要求“应”留排水口，为什么还要求堵上。

SH/T 3551-2024《石油化工仪表工程施工及验收规范》10.2.1 当电缆桥架或电缆沟通过不同等级的爆炸危险区域的分隔间壁时，在分隔间壁处应做充填密封。控制室/机柜室进线应采用专用电缆穿墙密封模块或其他方式进行隔离，满足抗爆、防火、防水和防尘的要求。

10.2.2 当保护管通过不同等级的爆炸危险区域的分隔间壁时，分界处保护管和电缆之间、保护管和分隔间壁之间应做充填密封。

SH/T3019-2016《石油化工仪表管道线路设计规范》第7.2.5要求电缆槽应有排水孔。

HG/T20512-2014《仪表配管配线设计规范》第8.3.5条要求：电缆桥架应有排水孔。

GB 50093-2013《自动化仪表工程施工及质量验收规范》第7.3.8条要求，电缆桥架应有排水孔。

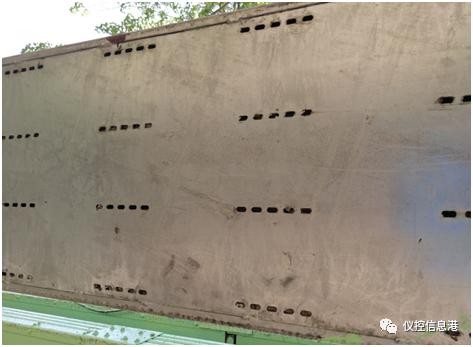

仪表电缆槽盒底部打孔排水

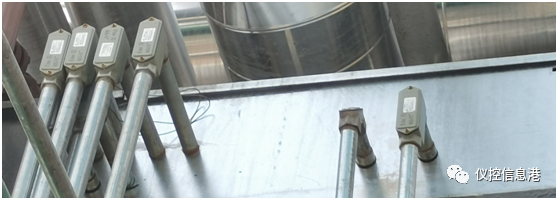

穿线管排水口堵上的风险就是仪表进水，而仪表进水直接危害安全生产，轻则测量失灵，误导操作，重则联锁跳车，导致安全事故。所以，穿线管的排水口不能堵。
