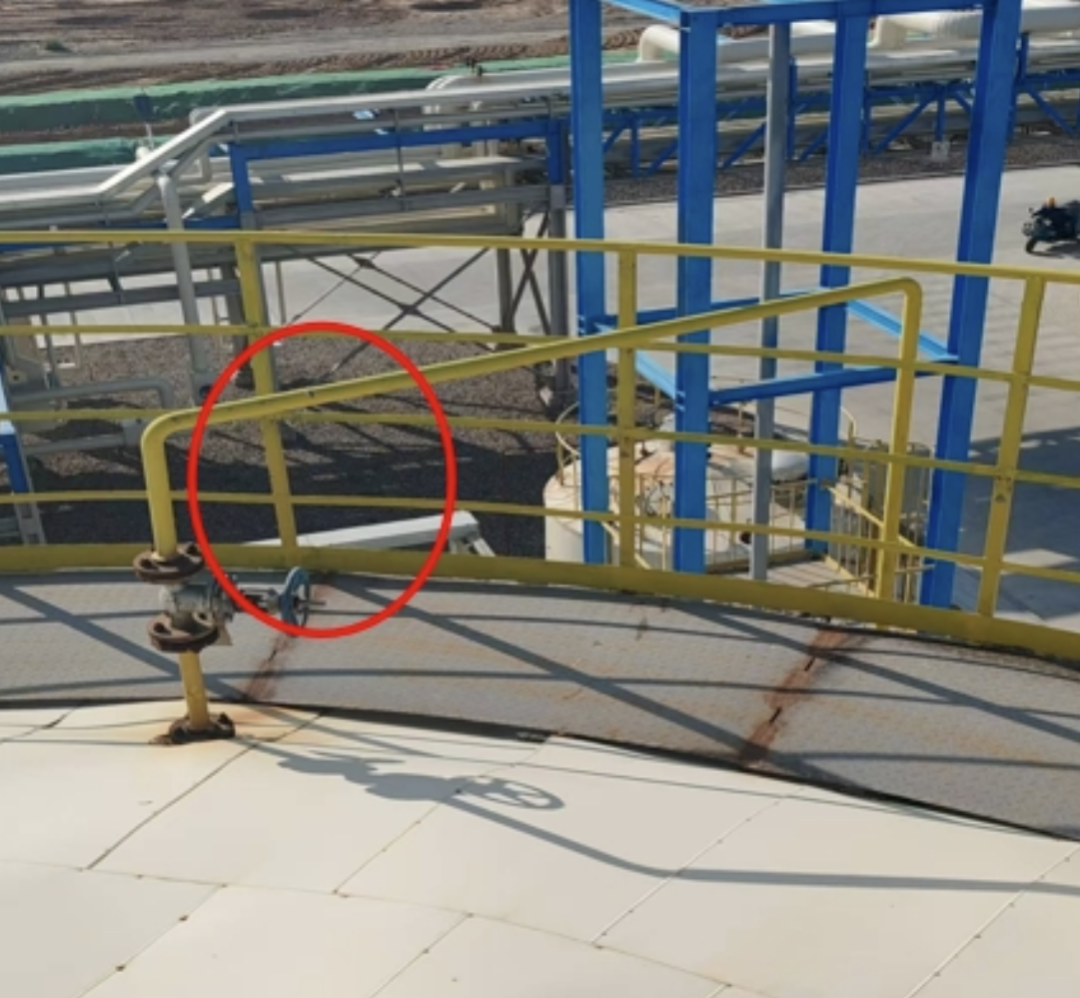

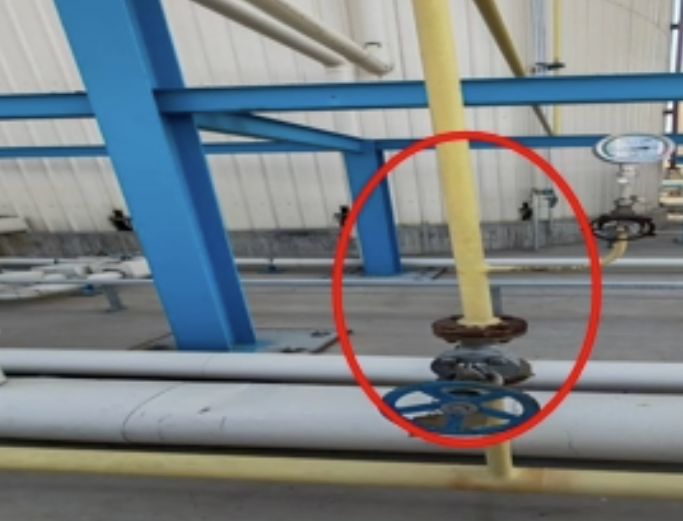

储罐顶部氮封管线未设置止回阀。
不符合标准:
GB 50160-2008《石油化工企业设计防火标准(2018年版)》第7.2.7条:公用工程管道与可燃气体、液化烃和可燃液体的管道或设备连接时应符合下列规定:
连续使用的公用工程管道上应设止回阀，并在其根部设切断阀;
相关建议:
公用工程管道在工艺装置中是经常与可燃气体、液化烃、可燃液体的设备和管道相连接的。当公用工程管道压力因故降低时，大量可燃液体可能倒流入公用工程管道内,容易引发事故。例如本图例中的氮封管线，储罐介质为蜡油，如发生倒流可能造成氮气公用管线阻塞或污染。

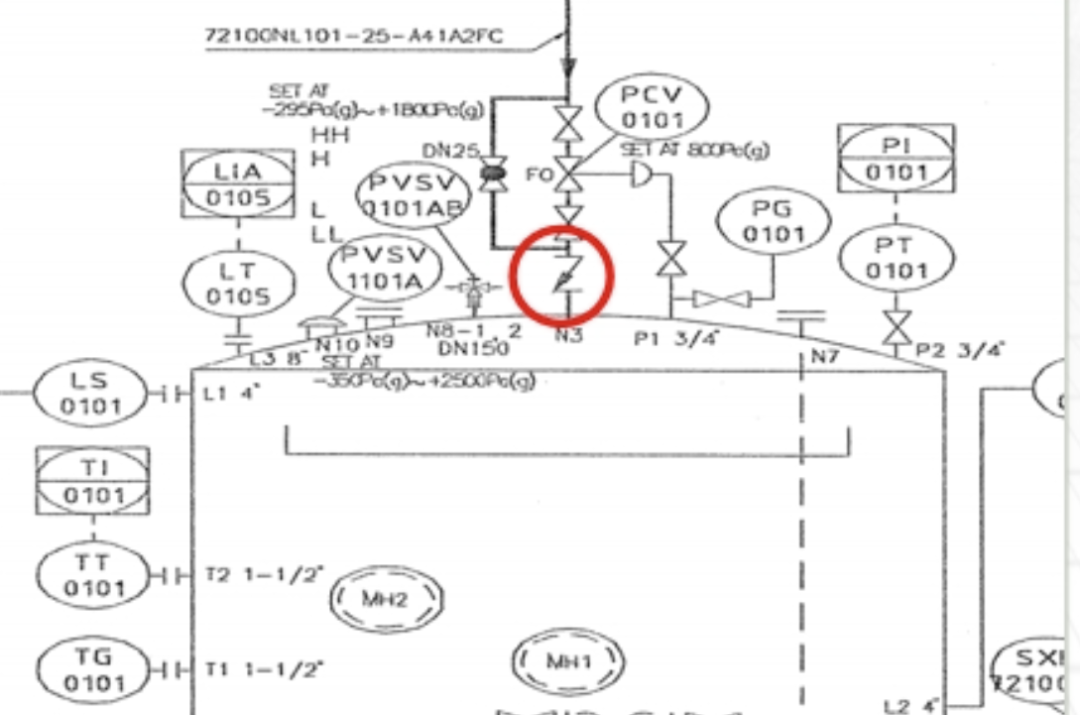

常规做法如下图所示:
