收藏 | 一文读懂液位计

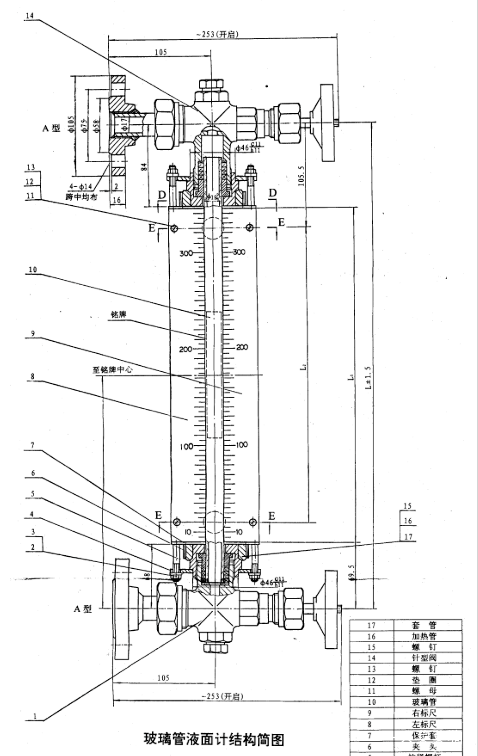

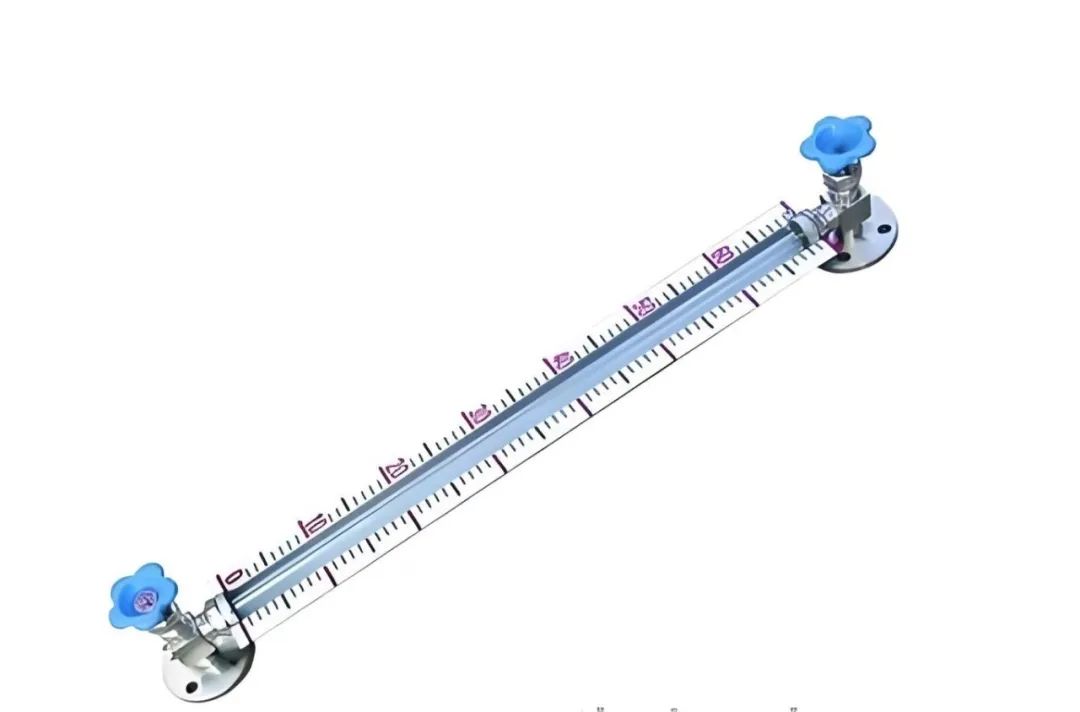

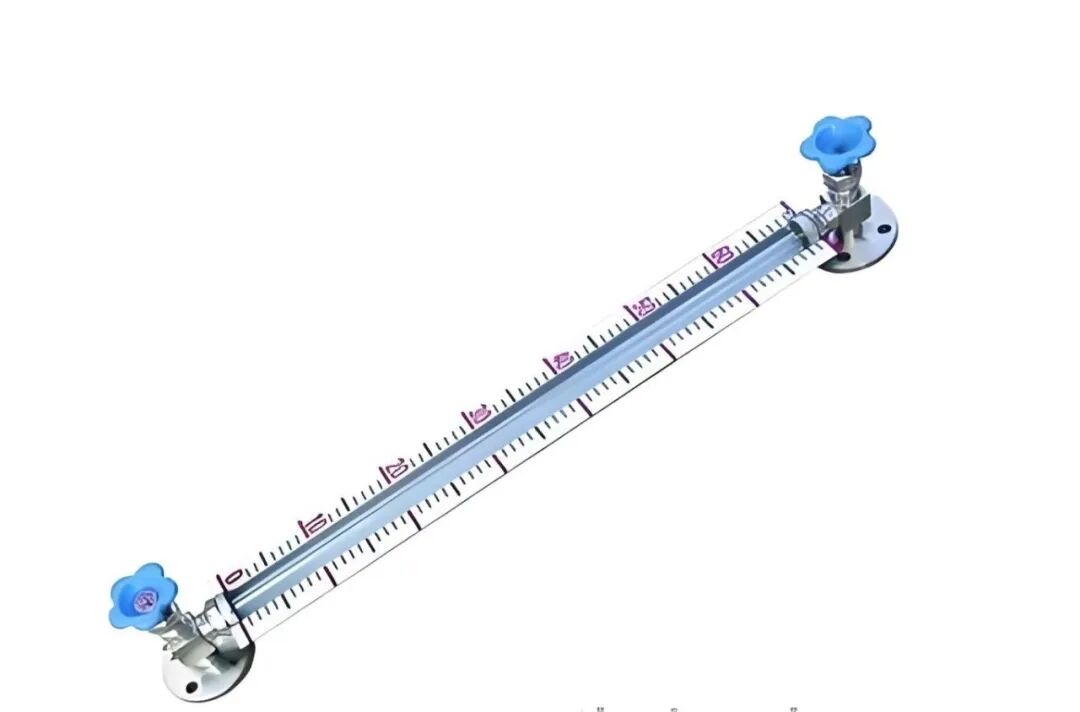

玻璃管液位计是基于连通器原理设计的，由玻璃管及液位计主体构成的，液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到的液面与容器内的液面相同即液位高度。

玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测‌。玻璃管两端各装有一个针形阀，当玻璃管因意外事故而破碎时，针形阀在容器压力作用下会自动关闭，以防止容器内介质继续外流，增强了使用的安全性‌。

由于玻璃管易碎，一般玻璃管液位计都会带护套以保护玻璃管，有的液位计还会带取样阀，用于取样罐内液体，或者检修时放尽玻璃管液位计内的液体。

一般推荐玻璃管液位计长度不要超过2米，如果要测量超过2m高的液位的话，推荐采用多段交错安装。

玻璃管液位计具有结构简单、经济实用、安装方便、工作可靠、使用寿命长等优点。但是缺点也很明细：内表面易沾污，造成读数困难，不便于远传和调节。

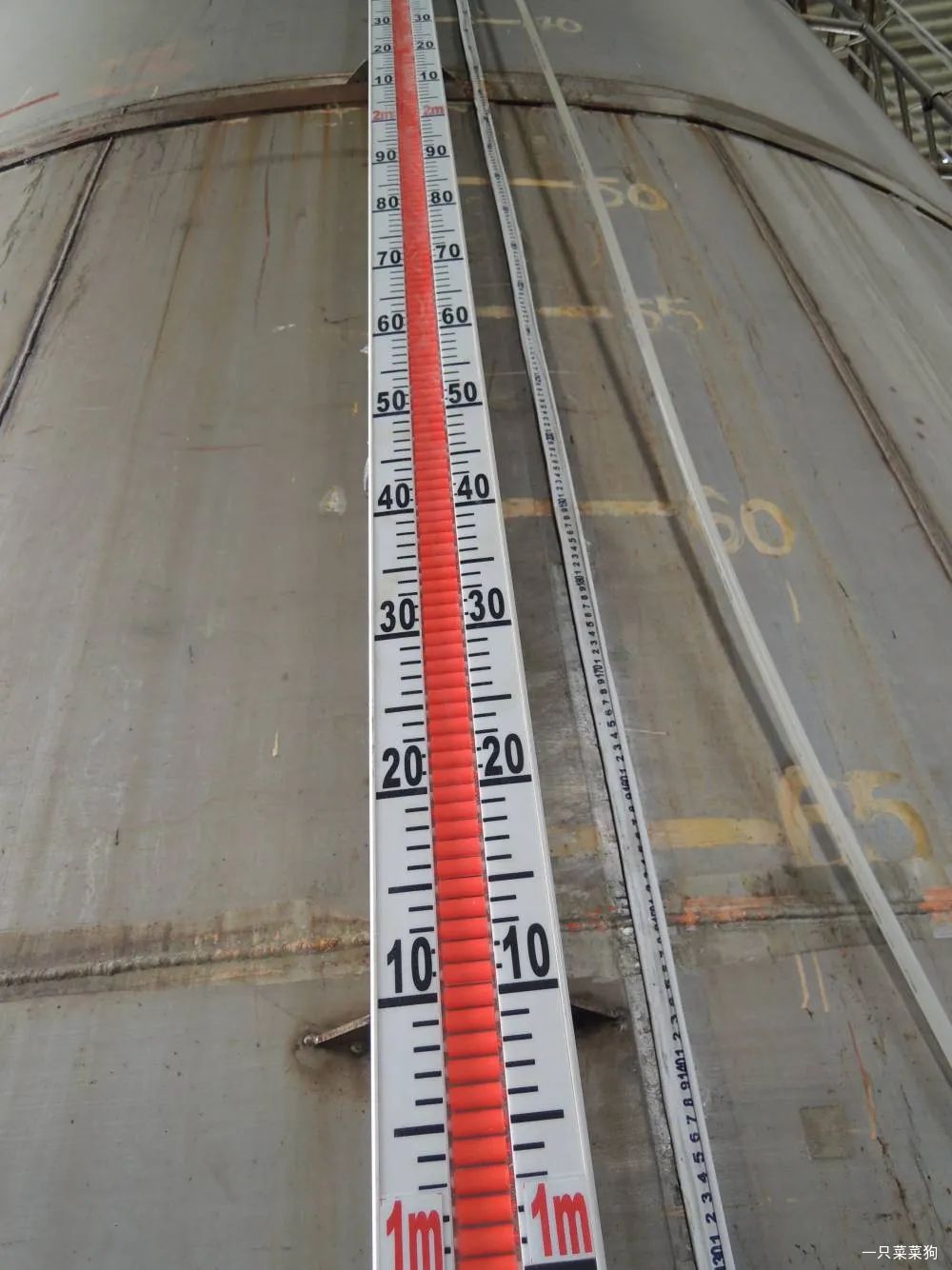

磁翻板液位计是根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，磁翻板液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。磁翻板液位计可就地显示和远程控制。

由于具有磁性耦合隔离器密闭结构，该系列的液位计可以做到高密封，防泄漏、易燃易爆和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。

根据安装位置的不同有侧装式磁翻板液位计，顶装式液位计。

‌静压式液位计是一种基于液体静压与高度成比例原理工作的设备，主要用于测量液位。‌该设备通过测量液体对传感器的静压力，并将其转换为电信号，从而确定液位的高度。

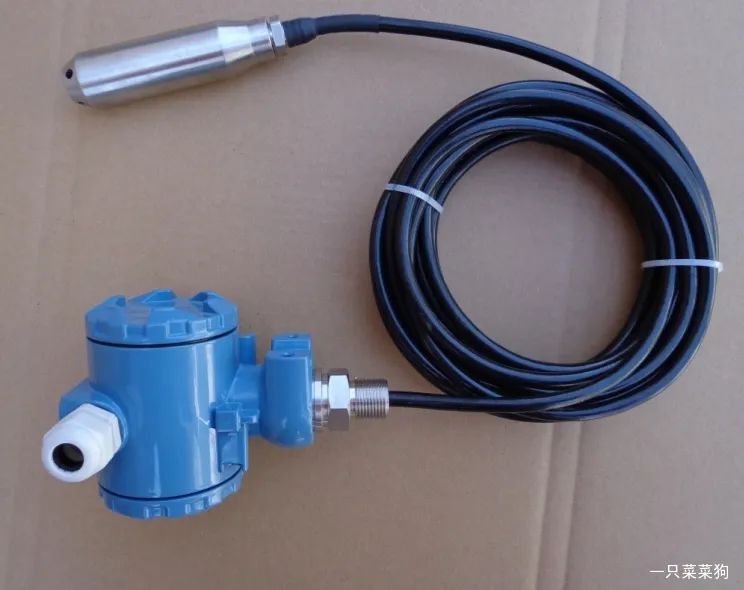

静压液位计可以分为投入式和侧装式两种，如下图示：

静压液位计仅仅用于罐类与大气相通的液位液位测量，如果罐内有压力则应该采用压差式液位计。

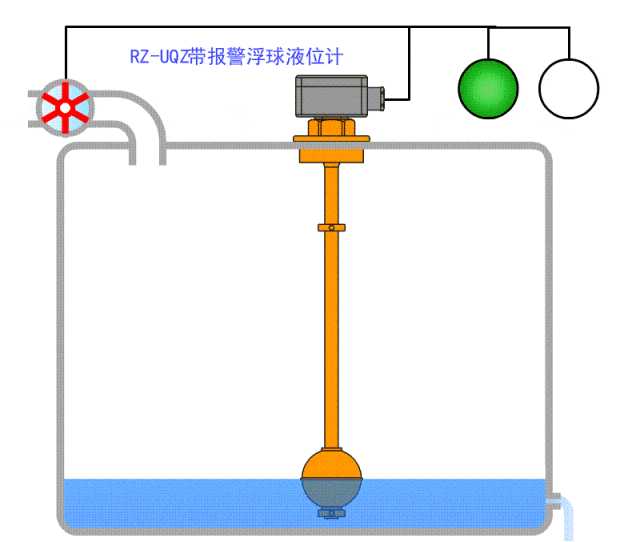

浮球液位计是以磁浮球为测量元件，根据阿基米德浮力原理设计的，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧管受磁性吸合，从而使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。

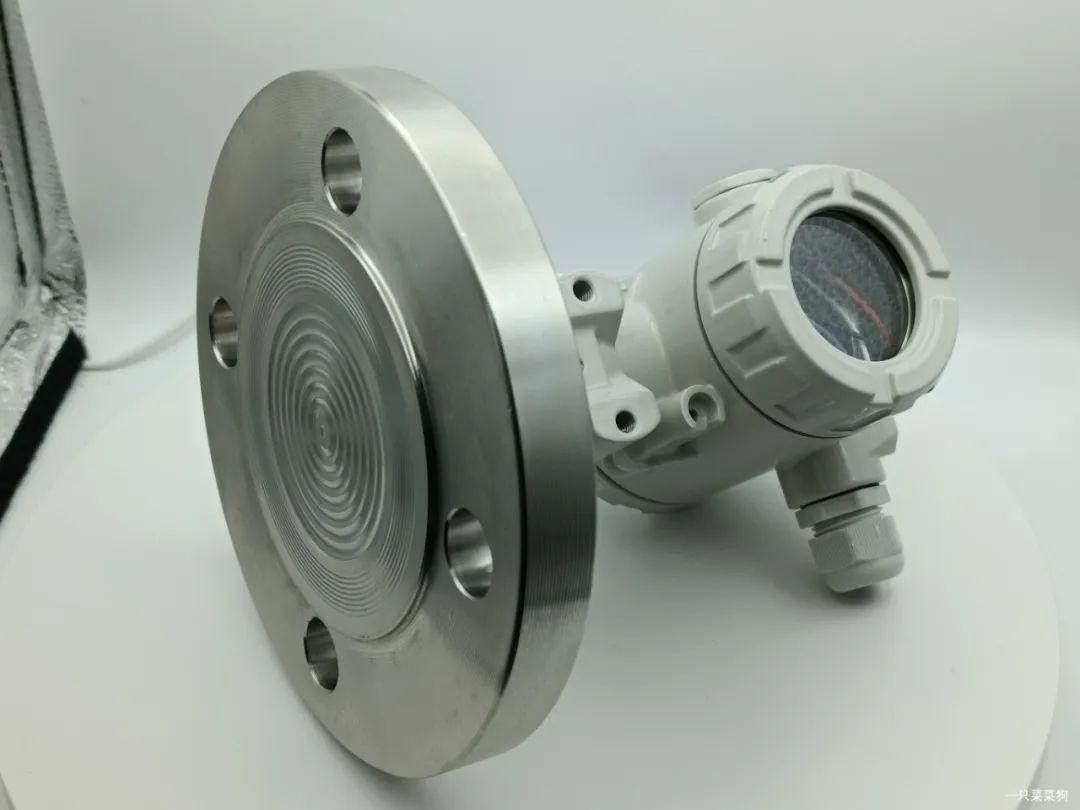

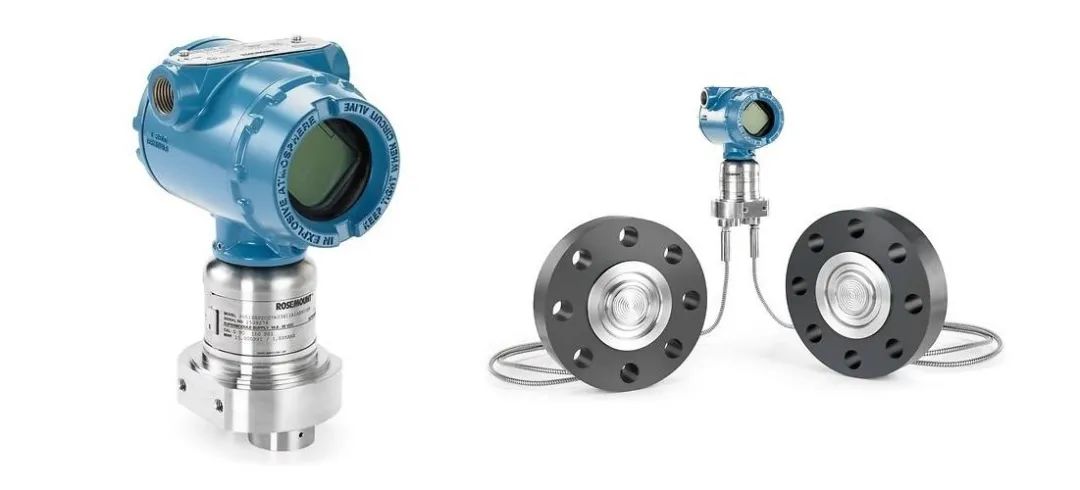

差压液位变送器就是通过测量高低压力差，再由转换部件转换成电流信号传送到控制室的电器元件。差压式液位计主要用于密闭有压容器的液位测量。差压的大小同样代表了液位高度的大小。用差压计测量气、液两相之间的差压值来得知液位高低。

     使用差压液位计时需要注意零点迁移。

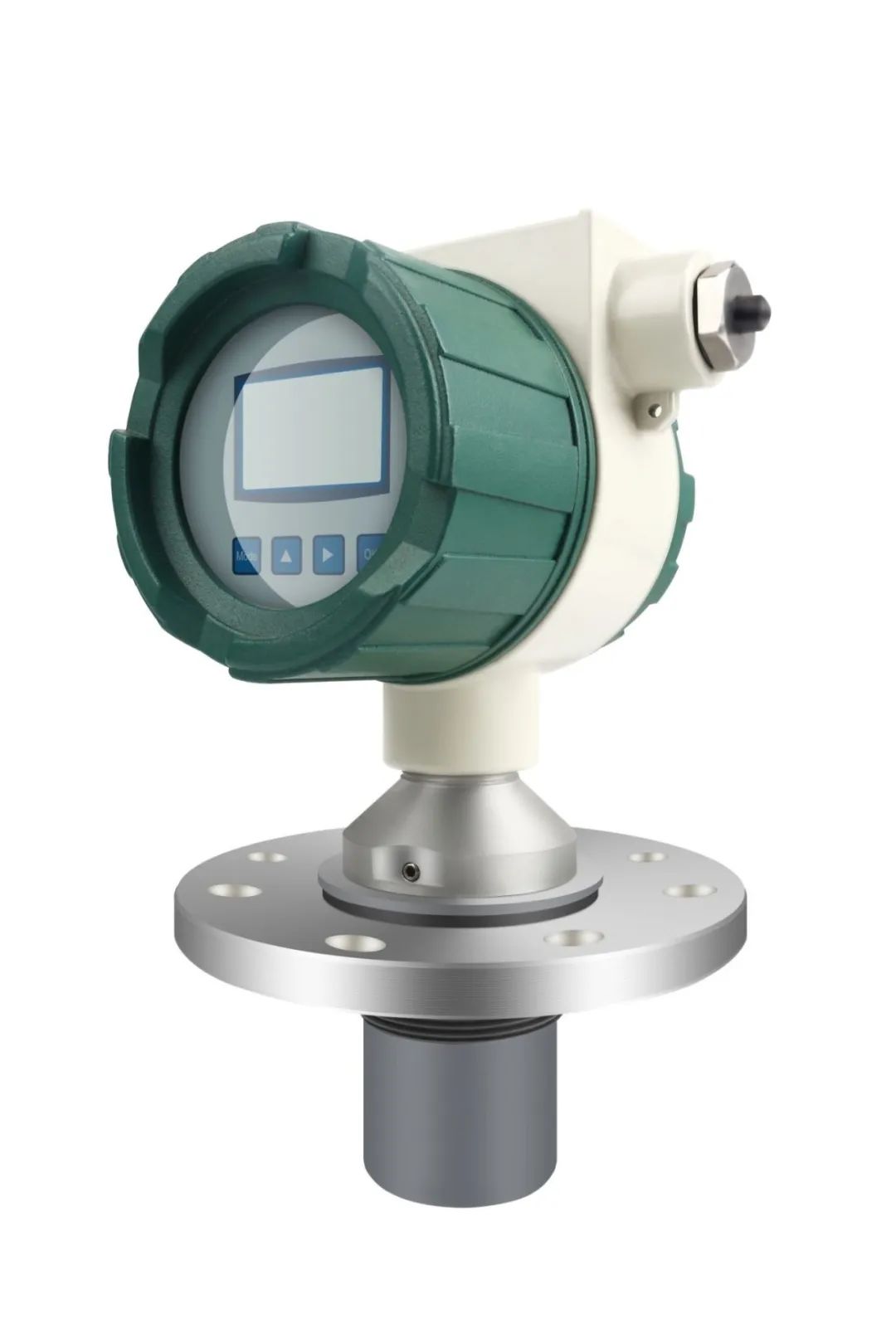

超声波液位计是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。

由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
