一、单原子层主导的材料革命

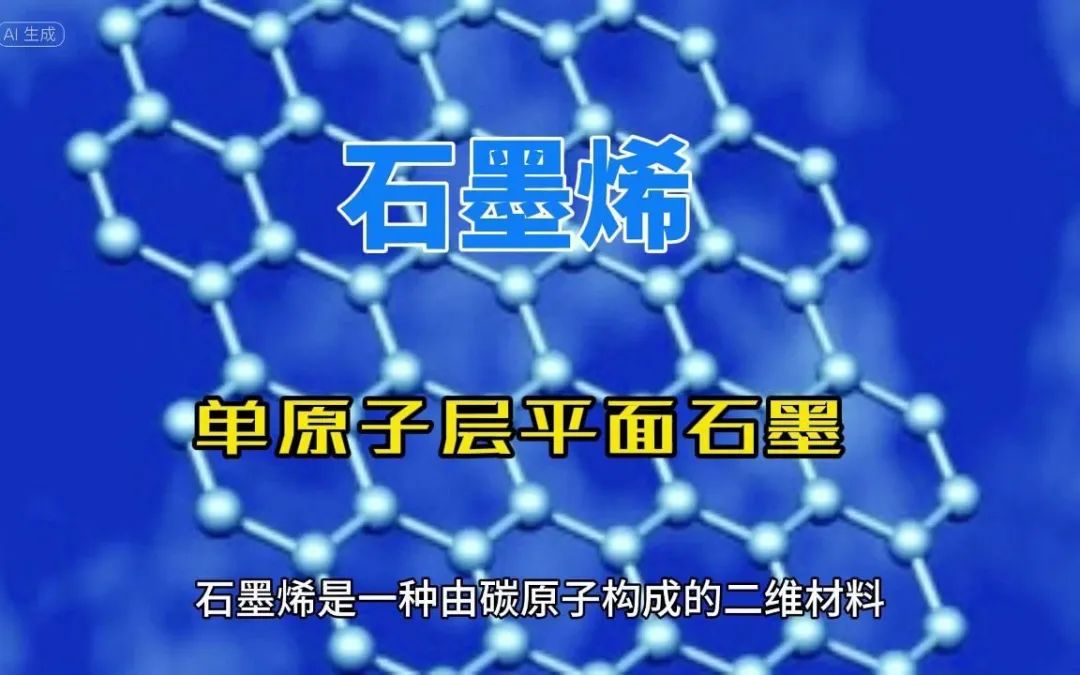

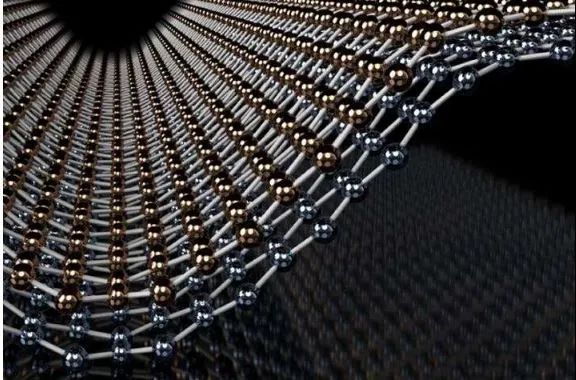

石墨烯是单层碳原子按照特定结构排列成的“单层原子网”——每个碳原子与它周围的三个碳原子通过化学键紧密的连接在一起，形成蜂窝状的六边形网格结构，其厚度只有0.335纳米。
石墨烯这种二维晶体，最初的制备成本非常高，达到5000美元/克，因此被人称之为“21世纪黑金”。
随着化学气相沉积法（CVD）技术的工业化，2025年石墨烯的制备成本已经降低到了200美元/克。
全球CVD设备装机量已经达到800台以上，甲烷催化裂解反应（CH₄ → C + 2H₂）制备石墨烯成为主流的工业化生产工艺。
性能上石墨烯具备卓越的电学特性，电子迁移率为15000 cm²/(V·s)），载流速度达光速1/300，还具备超强的力学性能，其抗拉强度130GPa。
其导热系数为5300 W/(m·K)（铜的10倍），透光率97.7%，这些超强的性能，使其在柔性电子、超导材料等领域具备不可替代性。
二、当下的产业格局
我国2025年石墨产能123万吨，占全球产能的67%，并且具备全球最完整的产业链。
2025年我国石墨烯粉体产能达1.46万吨/年，占全球产能的60%，薄膜产能为740万平米/年，具备从石墨矿到终端应用的完整工业化体系。
但是高端的薄膜产品还需要进口（进口率超80%），也暴露出我国“大而不强”的产业痛点。
欧美因长期的技术积累，一直处于该行业的价值链顶端。
全球75%的医疗传感器市场份额都是老美的。
欧盟的石墨烯旗舰计划2.0投入了15亿欧元主攻量子计算，其航空航天用的石墨烯复合材料价格超5000美元/平米，利润率比我国中低端产品的5倍还要多。
“中国制造-欧美智造”是当下的竞合格局，深刻影响着全球供应链的权力分配。
三、三大应用的千亿级市场
新能源赛道石墨烯导电剂可以让锂电池的容量提升30%，推动了充电10分钟充电80%的最大技术突破，帮助电动车续航突破600公里临界点。
在氢能领域，复合储氢材料将氢气泄漏率降低了83%，为全球能源转型注入新动能。
电子行业柔性显示与量子芯片2025年折叠屏手机的渗透率有望突破25%，石墨烯透明导电膜的成本比传统材料要低40%，华为的石墨烯散热技术已经开始规模化应用。
IBM实验验证的原型常温量子芯片产品，电子迁移率超过20000 cm²/(V·s)，也许几年后能重构半导体产业链的格局。
高端制造迭代石墨烯-铜复合材料的导电性比银更好，能让电机的能效提升20%以上。
用在航天器部件和飞机结构件石墨烯增强铝基复合材料，其强度比传统铝合金提升25%~50%，复合材料的抗拉强度高达 350–450 MPa，比普通铝合金（约200 MPa）高了一倍。
四、未来十年的战略变量
技术突破主要聚焦在三个方向：CVD工艺生产成本还需要大幅的降低，如果生产成本能降低50%，石墨烯材料的竞争优势就会更加凸显；全球统一的性能检测标准是缺失的（目前各国检测方法差异非常大），严重制约下游应用的开发；量子芯片如果能在2030年前实现商业化，这必定又是一个万亿级市场，也能彻底改写信息技术底层逻辑。
这种“东方规模优势-西方技术联盟”的市场博弈，必将深度影响着全球的产业生态。
五、挑战与破局
当前产业也面临着双重的风险：碳纳米管导电剂的成本比石墨烯还低15%，硅基材料在半导体领域需求大增，分化了石墨烯的市场；我国中低端粉体产能利用率不足60%，而高端产品的生产设备仍需要从德国Aixtron等企业进口。
战略机遇窗口正在开启：短期内，新能源导电剂与超级电容的市场规模越来越大；而长期来看，量子芯片与生物医疗（如人工喉等植入式设备）在2030年左右可能成为主要的高端应用市场。
企业需要加快产能结构优化（淘汰产线），加大研发投入找准平衡点，增加高端市场替代率。
2025年石墨烯产业从“实验室神话”阶段，跨越到了“应用爆发-生态重构”的关键时期。
我国依托主要产能优势主导中游制造，欧美通过技术垄断掌控产业链顶端产品。
未来十年，随着量子芯片、氢能储运等新兴高端领域的不断突破，才能看清楚这场全球产业革命的最终走向，也许能催生新一轮的技术革命，也许会开启多极共生的产业新秩序。
