实训室基本信息
建设年份 | 2008年 | 实训室 管理员 | 卢中民 |
|
实训室名称 | 汽提塔拆装实训装置 | 实训室 位置 |
西区 | |
资产总值 |
| 实训室 面积 | 60平方米 | |
设备台套数 | 9台 | 所属 系区 |
石化系 | |
实训室简介

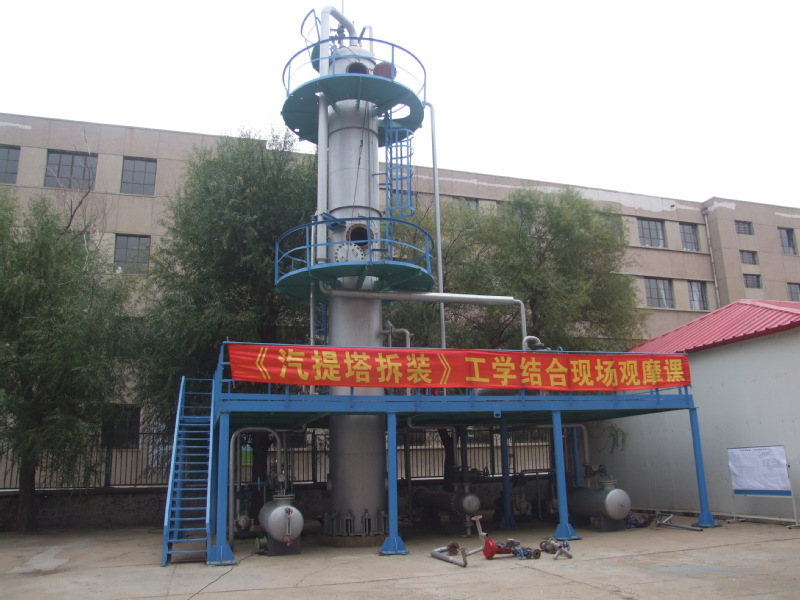

汽提塔拆装实训装置是一套完整的连续精馏装置，是目前石化企业内常见的真实装置单元，可为实践教学提供真实环境和方便条件，学生不必进厂即可见到实际生产设备。可用于石油、化工类及相关专业学生的认识实习和设备拆装实训等教学，有助于学生认识和深入理解化工单元操作技术这门课中的精馏、流体输送、换热等单元操作过程及典型设备工作原理。 装置主要设备有浮阀塔（塔径1.2米，塔高约11米）1座、浮头式和固定管板式换热器各1台、Y型离心油泵4台、卧式贮罐2个等。具体可以安排塔盘拆装、浮头式换热器拆装、Y型油泵拆装和管路拆装等项目实训教学。可以参照企业装置大修来组织教学，让学生体验装置检修的基本工作过程。学生能真实地学习和训练石化企业中多项常见的基本辅助技能，比如如何拆装法兰连接管路，如何拆装和清理塔盘，如何选用各种扳手类工具等，能提高学生一线工作经验，对于学生今后在企业中工作会有较大的帮助。
| ||||
实训室主要设备 | 设备名称 | 型号 | 数量 | |
板式塔 | —— | 1 | ||
浮头式换热器 | —— | 1 | ||
固定管板式换热器 | —— | 1 | ||
Y型离心油泵 | —— | 4 | ||
卧罐 | —— | 2 | ||
|
|
| ||
开设的实训实验项目 | 项目序号 | 实训（实验）名称 | ||
实训（实验） 项目一 | 塔盘拆装 | |||
实训（实验） 项目二 | 冷换设备拆装 | |||
实训（实验） 项目三 | 机泵拆装 | |||
实训（实验） 项目四 | 管路拆装（后因自动化系装设线缆，管路拆装实训不在此装置内进行，主要在化工单元操作实训车间Ⅱ内管路拆装实训装置上完成） | |||
|
| |||
|
| |||
（一审一校：赵博 二审二校：孙志岩 三审三校：刘小隽）
